Segment rozdzielczy zsuwni trójdrożnej
Przeznaczenie urządzenia: odbiór i kierowanie strugi transportowanego materiału w odrębne miejsca rozładunku.
Segment wyposażony jest w klapy odcinające typu gilotynowego z napędem pneumatycznym i ręcznym.
W miejscach szczególnie narażonych na ścieranie zastosowano wymienną wykładzinę z blachy trudnościeralnej.
Lokalizacja inwestycji: Polska, woj. Śląskie
Dzielnik strugu urobku z napędem hydraulicznym
Przeznaczenie: odbiór i kierowanie strugi węgla na przenośniki odbierające B1200 i B1400mm.
Płynna zmiana położenia klapy rozdzielczej umożliwia podział strugi według potrzeb. Konstrukcja wsporcza umożliwia stabilne zakotwienie i rozparcie w miejscu zabudowy. Węzeł wyposażony jest w wymienną wykładzinę z blachy trudnościeralnej.
Lokalizacja inwestycji: Polska, woj. Śląskie
Przenośnik taśmowy PS-650
Przeznaczenie: uniwersalny przenośnik o mocy 2,2 kW przeznaczony do transportu materiałów z wydajnością 20 t/h. Motoreduktor montowany jest na roli zrzutowej ɸ 325mm. Samonośna trasa składa się z powtarzalnych segmentów umożliwiających konfigurację przenośnika o długości 12m. Taśma dobierana jest według potrzeb w zależności od transportowanego materiału. Oodbiór i kierowanie strugi transportowanego materiału w odrębne miejsca rozładunku.
Segment wyposażony jest w klapy odcinające typu gilotynowego z napędem pneumatycznym i ręcznym. W miejscach szczególnie narażonych na ścieranie zastosowano wymienną wykładzinę z blachy trudnościeralnej.
Lokalizacja inwestycji: Polska, woj. Śląskie
Zsuwnia odbiorcza z przesiewacza wibracyjnego
Zsuwnia odbiorcza zaprojektowana do przejęcia i kontrolowanego ukierunkowania strugi soli kamiennej odbieranej z przesiewacza wibracyjnego. Element stanowi część instalacji mechanicznej przeróbki materiału, zapewniając uporządkowany przepływ produktu do kolejnego etapu procesu.
Geometrię zsuwni dopasowano do współpracy z istniejącym układem odbiorczym, aby ograniczyć rozsypywanie materiału w punkcie przesypowym oraz zapewnić stabilną pracę instalacji. Konstrukcja spawana została przygotowana do montażu i eksploatacji w wymagającym środowisku przemysłowym.
Lokalizacja inwestycji: Polska, woj. Wielkopolskie
Zsuwnia spiralna
Przeznaczenie: transport węgla w zbiorniku w Zakładzie Przeróbczym.
Dwusegmentowa zsuwnia po zmontowaniu w zbiorniku umożliwia transport węgla w sortymencie „orzech” ograniczając ryzyko jego degradacji.
Lokalizacja inwestycji: Polska, woj. Śląskie
Człon dołączny wysypowy przenośnika PS JZR 850
Podzespół przeznaczony do montażu wzdłuż trasy ścianowego przenośnika zgrzebłowego, o łącznej masie 4633 kg.
Lokalizacja inwestycji: Polska, woj. Śląskie
Stacja przewojowa przenośnika B-1000
Przeznaczenie: podzespół przeznaczony do zabudowy w miejscu zmiany nachylenia wyrobiska w trasie przenośnika transportującego sól.
Wersja lekka konstrukcji stosowana jest w sytuacjach gdy nie ma potrzeby zwiększania mocy przenośnika. Stacja wyposażona jest w głowicę zrzutową z bębnem ogumowanym ɸ 530, odcinki trasy górnej i dolnej oraz kompletną osłonę pyłoszczelną.
Lokalizacja inwestycji: Polska, woj. Wielkopolskie
Węzeł przesypowy nr. II
Przeznaczenie: odbiór węgla z przenośnika B 1400 i rozdział strugi na dwa przenośniki typu Gwarek 1400.
Klapa rozdzielcza napędzana jest siłownikiem hydraulicznym zasilanym z lokalnego agregatu ciśnieniowego. Układ sterowania umożliwia sterowanie zdalne lub miejscowe. Klapa i elementy zsuwni uzbrojone są w wymienną wykładzinę trudnościeralną. Konstrukcja wsporcza wyposażona jest w pomosty robocze umożliwiające bezpieczną obsługę oraz kontrolę pracy urządzeń.
Lokalizacja inwestycji: Polska, woj. Śląskie
Konstrukcja wsporcza instalacji odprowadzania spalin
Konstrukcja stalowa stanowiąca stabilne podparcie elementów instalacji odprowadzania spalin. Projekt uwzględnia przenoszenie obciążeń eksploatacyjnych, warunki montażu na obiekcie oraz zapewnienie dostępu do czynności kontrolnych i serwisowych. Rozwiązanie przygotowano do integracji z pozostałymi elementami instalacji i bezpiecznej pracy w środowisku przemysłowym.
Lokalizacja inwestycji: Polska, woj. Wielkopolskie
Napęd przenośnika taśmowego PS-1000 (2x90kW)
przeznaczenie: napęd jest głównym podzespołem przenośnika taśmowego o szerokości taśmy 1000mm.
Wersja napędu: dwie jednostki napędowe o mocy 2 x 90 kW z przekładniami walcowymi o przełożeniu 1:19, bębny napędowe ɸ 630 podparte z jednej strony przekładniami za pomocą sprzęgieł zębatych a z drugiej strony w podporach łożyskowych mocowanych do ścian bocznych korpusu napędu. Rama podnapędowa umożliwia rozparcie i zakotwienie w celu stabilizacji w miejscu montażu.
Lokalizacja inwestycji: Polska, woj. Śląskie
Segment odbiorczy węzła przesypowego nr. II
Przeznaczenie: kierowanie strugi węgla do zbiornika retencyjnego i przenośnika typu Gwarek 1400.
Segment wyposażony jest w elementy nośne umożliwiające stabilną zabudowę w nawiązaniu do istniejącej konstrukcji stalowej i uzbrojony w wymienną wykładzinę trudnościeralną o grubości 20mm.
Lokalizacja inwestycji: Polska, woj. Śląskie
Odkładnia urobku
Przeznaczenie: zsuwnia umożliwiająca właściwe ukierunkowanie strugi transportowanego materiału w węźle przesypowym wyposażona w wymienną wykładzinę trudnościeralną.
Wersja montowana do głowicy zrzutowej wysięgnika przenośnika taśmowego z regulacją położenia w trzech płaszczyznach.
Lokalizacja inwestycji: Polska, woj. Śląskie
Stacja napędowa przenośnika zgrzebłowego lekkiego PS-440 z regulowaną konstrukcją podporową
Przeznaczenie: transport urobku w oddziałach przodkowych podziemnych zakładów górniczych.
Wersja dwunapędowa o mocy 2 x 30kW przeznaczona do pracy stacjonarnej.
Lokalizacja inwestycji: Polska, woj. Śląskie
Segment rozdzielczy węzła przesypowego nr. I
Przeznaczenie: odbiór urobku z przenośnika B 1400, rozdział strugi i skierownie jej do segmentu odbiorczego.
Klapa rozdzielcza napędzana jest siłownikiem hydraulicznym zasilanym z lokalnego agregatu ciśnieniowego. Układ sterowania umożliwia sterowanie zdalne lub miejscowe. Klapa i elementy zsuwni uzbrojone są w wymienną wykładzinę trudościeralną. Konstrukcja segmentu umożliwia jego zabudowę na istniejącej konstrukcji zamykającej zbiornik retencyjny.
Lokalizacja inwestycji: Polska, woj. Śląskie
Remont osłon bocznych osłony odzawałowej
Przeznaczenie: osłony boczne po przeprowadzonym remoncie stanowić będą wyposażenie osłon odzawałowych górniczej obudowy zmechanizowanej.
Lokalizacja inwestycji: Polska, woj. Śląskie
Remont wału napędowego przenośnika zgrzebłowego
Przeznaczenie: wał po przeprowadzonym remoncie przeznaczony będzie do zabudowy w korpusie napędowym ścianowego przenośnika zgrzebłowego.
Lokalizacja inwestycji: Polska, woj. Śląskie
Segment przesypu wzmocnionego
Przeznaczenie: podzespół umożliwiający wariantową zabudowę przesypu wzmocnionego w dowolnym miejscu trasy przenośnika taśmowego B1200.
W zależności od wielkości nadawy węgla można montować kolejne segmenty osiągając sumaryczną długość przesypu: 6m,9m lub 12m. Dla zabezpieczenia antykorozyjnego zastosowano ocynk ogniowy.
Lokalizacja inwestycji: Polska, woj. Małopolskie
Remont bębna napędowego
Przeznaczenie: bęben napędowy dwuczopowy ɸ 1030 x 1400 po przeprowadzonym remoncie przeznaczony będzie do zabudowy w korpusie napędowym przenośnika taśmowego.
Remont obejmował. m.i. wymianę wykładziny płaszcza z gumowej na ceramiczną w celu wydłużenia trwałości oraz poprawy sprzężenia ciernego.
Lokalizacja inwestycji: Polska, woj. Małopolskie
Bęben kierunkowy 244,5/1400
Przeznaczenie: podzespół montowany w przenośnikach taśmowych w rejonie napędów i stacji zwrotnych w celu właściwego prowadzenia taśmy i zapewnienia sprzężenia ciernego na bębnach napędowych i zwrotnych.
Lokalizacja inwestycji: Polska, woj. Śląskie
Przenośnik taśmowy PS-1000 (2 x 90kW)
Przeznaczenie: kompletny przenośnik wyposażony w wysięgnik z odkładnią urobku, napęd, pętlicowy zasobnik taśmy, trasę i stację zwrotną z zasypem przeznaczony jest do odstawy urobku w podziemnych zakładach górniczych z wydajnością 1000 t/h i prędkością taśmy 2,56 m/s
Lokalizacja inwestycji: Polska, woj. Śląskie
Stacja przewojowa przenośnika B-1000 (wersja bez napędu pomocniczego z kpl. osłon pyłoszczelnych)
Przeznaczenie: podzespół montowany w przenośnikach taśmowych w rejonie napędów i stacji zwrotnych w celu właściwego prowadzenia taśmy i zapewnienia sprzężenia ciernego na bębnach napędowych i zwrotnych.
Lokalizacja inwestycji: Polska, woj. Wielkopolskie
Wysięgnik B-1200 przenośnika PT JZR 1200
Przeznaczenie: podzespół przenośnika taśmowego wyprodukowany w oparciu o powierzoną dokumentację. Składa się z m.i. z głowicy zrzutowej i 8szt segmentów powtarzalnych 1250mm.
Lokalizacja inwestycji: Polska, woj. Śląskie
Zasyp B-1000
Przeznaczenie: podzespół przeznaczony do współpracy ze stacją zwrotną przenośnika PS 1000, formuje strugę węgla w miejscu węzła przesypowego.
Lokalizacja inwestycji: Polska, woj. Śląskie
Zsuwnie segmentowe (wykonanie lewe i prawe)
Przeznaczenie: podzespoły montowane bezpośrednio do wysięgnika przenośnika taśmowego formują i odprowadzają strugę urobku na przenośnik odbierający.
Uniwersalność rozwiązania polega na możliwości przemieszczania segmentów względem siebie w celu uzyskania optymalnego toru zsypu. W miejscach szczególnie narażonych na ścieranie zastosowano wymienną wykładzinę trudnościeralną.
Lokalizacja inwestycji: Polska, woj. Śląskie
Stacja napinająca pętlicy
Przeznaczenie: podzespół montowany w pętlicowym zasobniku taśmy. Napinanie taśmy realizowane jest za pomocą kołowrotu typu KPG z przekładnią ślimakową i silnikiem o mocy 15kW.
Elementy zabezpieczone antykorozyjnie za pomocą ocynku ogniowego.
Lokalizacja inwestycji: Polska, woj. Śląskie
Bębny napędowe 1030 x 1400
Przeznaczenie: bębny wykonane są w dwóch wersjach różniących się sposobem zasprzęglania z jednostką napędową oraz sposobem łożyskowania w korpusach napędowych.
Płaszcze bębnów pokryte są wykładziną gumową o grubości 15mm.
Lokalizacja inwestycji: Polska, woj. Małopolskie
Łączniki Lemniskatowe
Podzespoły montowane w systemie obudowy zmechanizowanej. Występują w wersjach przedniej i tylnej; są to elementy umożliwiające współpracę osłony zrobowej z konstrukcją spągową (belką spągową).
Lokalizacja inwestycji: Polska, woj. Śląskie
Stacja zwrotna B-1000 (z koszem zasypowym)
Przeznaczenie: podzespół montowany w przenośniku taśmowym o szerokości taśmy 1000mm.
Burty zasypowe kosza wykonane są w wersji wzmocnionej z profili ceownikowych i pokryte warstwą gumy.
Lokalizacja inwestycji: Polska, woj. Śląskie

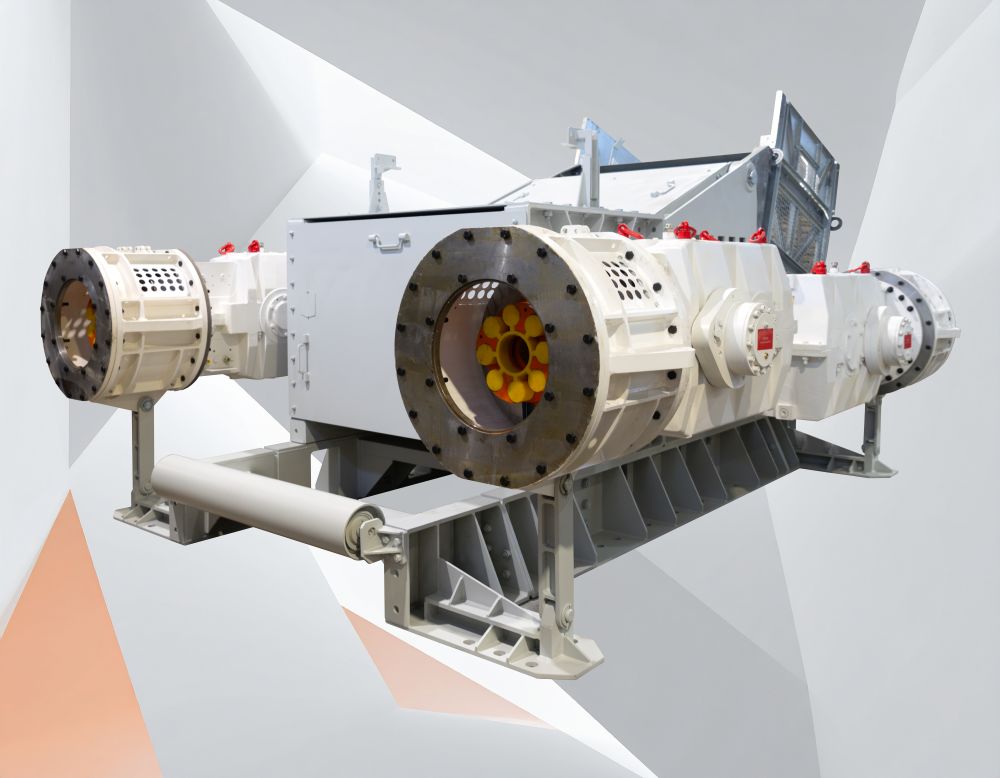

Napęd przenośnika taśmowego B1400 (4 x 250 kW)
Przeznaczenie urządzenia: napęd jest głównym podzespołem przenośnika taśmowego o szerokości taśmy B1400.
W prezentowanej wersji jest uzbrojony dodatkowo w przegub oraz pierwszy segment wysięgnika.Wersja napędu: jednostki napędowe o mocy 4 x 250kW z przekładniami kątowymi oraz hamulcami tarczowymi.
Bębny napędowe Ø1030, łożyskowane w korpusie napędu, zasprzęglone z przekładniami za pomocą sprzęgieł tarczowych.Rama podnapędowa umożliwia zakotwienie w celu stabilizacji w miejscu montażu.
Lokalizacja inwestycji: Polska, woj. Śląskie

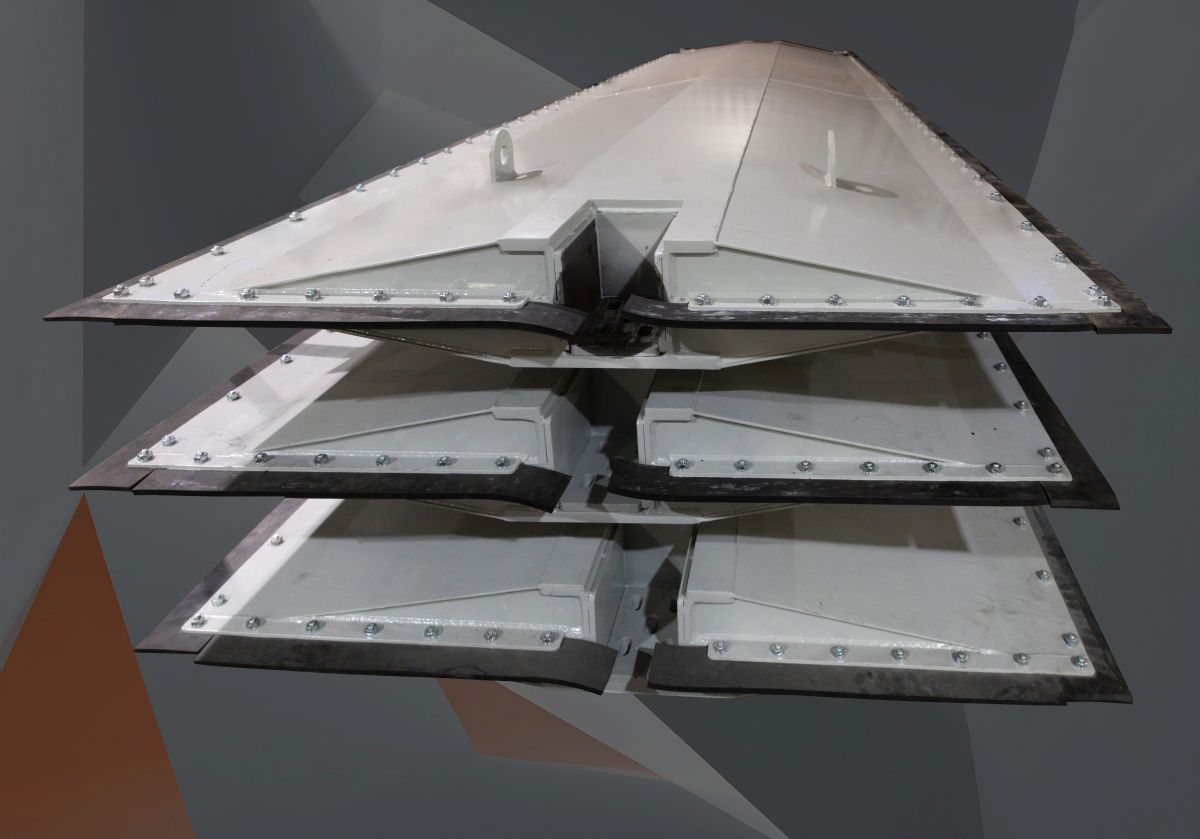

Komplet klap trzysegmentowych do wentylatora WPK-5,0
Konstrukcja zaprojektowana przez Project Steel na podstawie klap pracujących w wentylatorze, wymagających wymiany z uwagi na zużycie eksploatacyjne.
- ucha transportowe do bezpiecznego podnoszenia i montażu.
- układ klap wielosegmentowych (3 segmenty) z symetrycznym domykaniem;
- połączenia śrubowe, łatwy demontaż poszczególnych segmentów;
- widoczne listwy/uszczelnienia krawędziowe zwiększające szczelność;
Lokalizacja inwestycji: Polska, woj. Śląskie

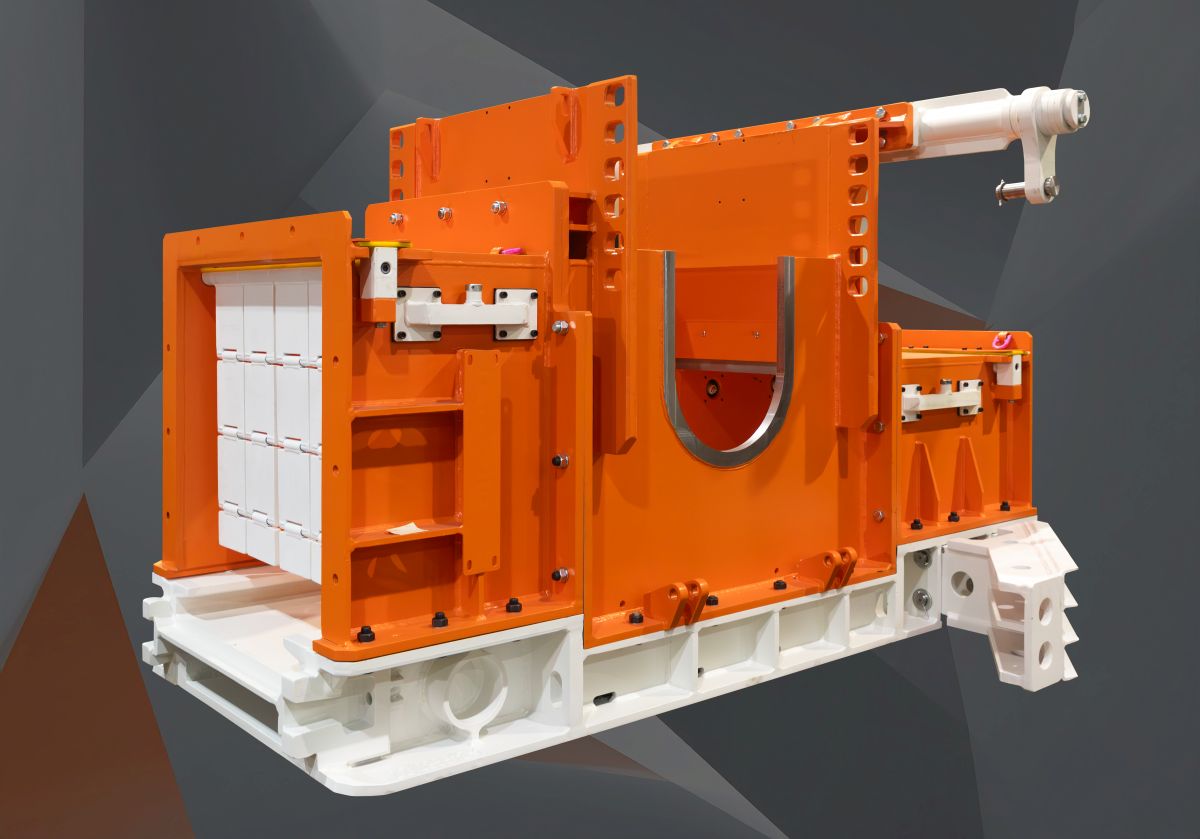

Korpus kruszarki węgla
Konstrukcja wykonana na podstawie powierzonej dokumentacji. Urządzenie przystosowane do zabudowy w ciągu rynien przenośnika zgrzebłowego.
Po uzbrojeniu w bęben kruszący służy do kruszenia urobku transportowanego ze ściany wydobywczej.
- konstrukcja stalowa spawana, modułowa;
- liczne połączenia śrubowe i panele umożliwiające serwis/inspekcję;
- elementy wymienne / okładziny robocze (strefy narażone na zużycie).
Lokalizacja inwestycji: Polska, woj. Śląskie
Platforma robocza
Przeznaczenie: Platforma robocza przeznaczona do zabudowy w instalacji przemysłowej na terenie Węgier.
Realizacja obejmowała przeprojektowanie konstrukcji oraz jej optymalizację względem obowiązujących standardów europejskich i wymagań projektowych klienta.
Zakres prac obejmował prefabrykację konstrukcji stalowej, wykonanie zabezpieczenia antykorozyjnego oraz malowanie całego zakresu zgodnie z wymaganym systemem powłokowym.
Gotowe elementy zostały zabezpieczone do transportu, przygotowane do wysyłki i dostarczone do miejsca docelowego.
Lokalizacja inwestycji: Węgry, Szeged.
